伺服直驱摩擦焊

摩擦焊接所需的能量是在预定的时间内通过直接连接驱动电机来获得的。一个工件装在电机驱动的旋转装置上,另一个工件固定不旋转。电机驱动的工件以预定恒速旋转,然后要焊接的两个工件轴向压在一起,开始摩擦产生热量,当这种摩擦持续一段预定时间或达到预定轴向缩短量时,将旋转驱动电机脱开,并快速制动。旋转停止后,顶锻轴向力在一段预定时间内保持恒定或增加。

惯性旋转摩擦焊

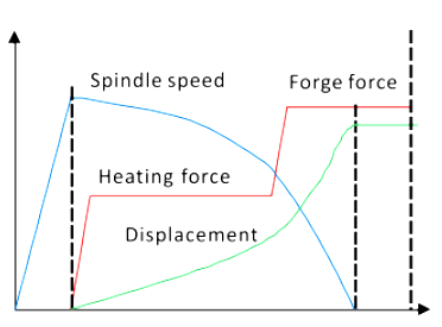

摩擦焊接所需的能量主要由焊机上储存的旋转动能来提供。一个工件连接到飞轮上,另一个工件固定不旋转。将飞轮加速到预定转速以储存焊接所需的能量,然后驱动电机脱开并用焊接轴向摩擦力把两个工件轴向压在一起,开始摩擦产生热量,随着飞轮速度的降低,旋转飞轮所储存的动能转变为焊接截面摩擦所产生的热能而散失。在旋转停止之前可增加顶假轴向力,在旋转停止后,顶假轴向力在一段预定时间内保持恒定。

两种焊接方式的对比

伺服直驱摩擦焊

惯性旋转摩擦焊
